Định nghĩa máy biến áp (máy biến thế) là gì, điện áp định mức là gì luôn là câu hỏi được nhiều người quan tâm. Vậy cấu tạo, công dụng và định nghĩa máy biến áp như nào? Trong bài viết dưới đây, DINHNGHIA.COM.VN sẽ giới thiệu đến các bạn, cùng tìm hiểu nhé!

Định nghĩa máy biến áp là gì?

Định nghĩa máy biến áp là gì là câu hỏi được nhiều người quan tâm. Máy biến áp hay máy biến thế là thiết bị điện từ tĩnh làm việc theo nguyên tắc cảm ứng điện từ, dùng để biến đổi hệ thống điện xoay chiều

Cấu tạo của máy biến áp

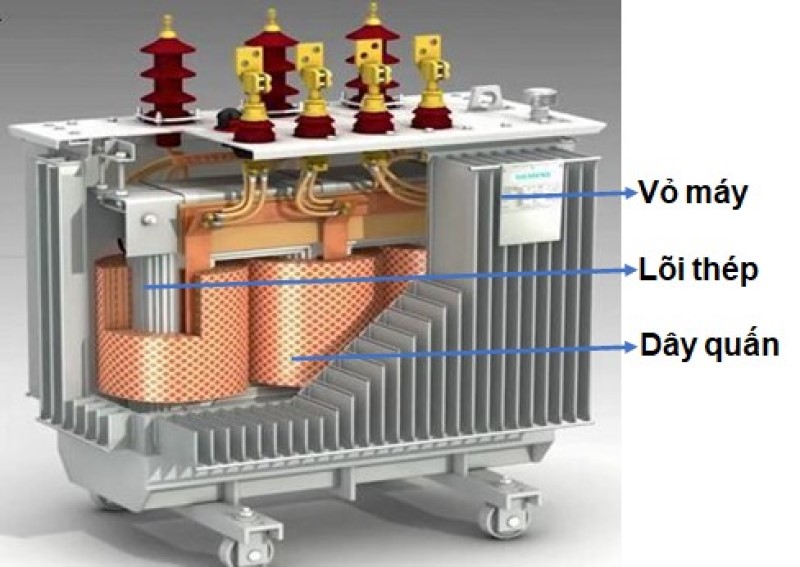

Hình1: Minh họa cấu tạo máy biến áp
Hình1: Minh họa cấu tạo máy biến áp

Cấu tạo chung của máy biến áp có các bộ phận chính sau đây: lõi thép, dây quấn và vỏ máy

  • Lõi thép máy biến áp: dùng để dẫn từ thông chính của máy, được chế tạo từ các vật liệu dẫn từ tốt, thường là thép kĩ thuật điện mỏng. Để giảm dòng điện xoay chiều trong lõi thép, người ta dùng lá thép kỹ thuật điện, hai mặt có sơn cách điện ghép với nhau.
  • Dây quấn máy biến áp: được chế tạo bằng dây đồng hoặc nhôm có tiết diện tròn hoắc chữ nhật, bên ngoài dây dẫn có bọc cách điện
  • Vỏ máy giúp bảo vệ máy

Một số lưu ý:

  • Máy biến áp công suất nhỏ thì được làm mát bằng không khí
  • Máy biến áp có công suất lớn thì được làm mát bằng dầu, vỏ thùng có cánh tản nhiệt

Công dụng của máy biến áp

Máy biến áp dùng để thay đổi hiệu điện thế xoay chiều, hay tăng thế hoặc hạ thế và đóng vai trò rất quan trọng trong việc truyền tải điện năng.

Muốn giảm tổn hao trên đường dây truyền tải có 2 phương án:

  • Phương án 1: giảm điện trở R của đường dây
    • Muốn giảm R ta tăng tiết diện của dây tức là tăng khối lượng dây dẫn ( nhưng các trụ đỡ cho đường điện rất lớn nên phương án này không  kinh tế)
  • Phương án 2: giảm dòng điện I chạy trên đường dây truyền tải
    • Muốn giảm I ta phải tăng điện áp, ta cần dùng máy tăng áp (phương án này kinh tế và hiệu quả hơn)

Máy biến áp còn được dùng rộng rãi trong kĩ thuật hàn, thiết bị lò nung, trrong kĩ thuật vô tuyến điện, trong lĩnh vực đo lường, các thiết bị điện, điện tử, trong các thiết  bị sinh hoạt gia đình…

Định nghĩa các lượng định mức

Định nghĩa điện áp định mức là gì?

Điện áp sơ cấp định mức (kí hiệu (U_{lđm})) là điện áp đã quy định cho dây quấn sơ cấp.

Điện áp thứ cấp định mức (kí hiệu(U_{2đm})) là điện áp giữa các cực của dây quấn thứ cấp, khi dây quấn thứ cấp hở mạch và điện áp đặt vào dây quấn sơ cấp là định mức

Với máy biến áp ba pha điện áp định mức là điện áp dây

Định nghĩa dòng điện định mức là gì?

Dòng điện định mức là dòng điện đã quy định cho mỗi dây quấn của biến áp ứng với công suất định mức và điện áp định mức

Đối với máy biến áp ba pha dòng điện định mức là dòng điện dây

Dòng điện sơ cấp định mức kí hiệu (I_{lđm}), dòng điện thứ cấp định mức kí hiệu là (I_{2đm})

Định nghĩa công suất định mức của máy biến áp

Công suất định mức của máy biến áp là công suất biểu kiến thứ cấp ở chế độ làm việc định mức

Công suất định mức kí hiệu là (S_{đm}), đơn vị là KVA

Nguyên lý hoạt động

Máy biến thế bao gồm hai cuộn dây. Mỗi cuộn dây được coi là một cuộn cảm. Dòng điện xoay chiều sẽ đi vào cuộn cảm này gọi là cuộn sơ cấp. Cuộn dây còn lại gọi là cuộn thứ cấp và nó đặt gần cạnh cuộn sơ cấp, nhưng dòng điện không đi qua đó

Dòng xoay chiều đi qua cuộn sơ cấp tạo ra một từ thông biến thiên và một vài trong số chúng liên kết với cuộn thứ cấp và tạo ra một hiệu điện thế đi qua đó. Độ lớn của hiệu điện thế là tỉ lệ giữa số vòng  của cuộn sơ cấp với số vòng của cuộn thứ cấp.

Để tối đa hóa dòng từ thông đối với mạch thứ cấp người ta sử dụng lõi sắt để tạo ra đường đi có từ trở cho từ thông đi qua.

Xem thêm:

Như vậy, bài viết trên đây của DINHNGHIA.COM.VN đã giúp bạn nắm được định nghĩa máy biến áp là gì cũng như điện áp định mức là gì và những nội dung liên quan. Nếu có bất cứ câu hỏi hay đóng góp gì cho chủ đề định nghĩa máy biến áp, đừng quên để lại nhận xét bên dưới để cùng trao đổi thêm nhé. Chúc bạn luôn học tốt!
