Điện trở nhiệt NTC có vai trò quan trọng trong hoạt động của các thiết bị điện gia dụng thông thường. Vậy điện trở nhiệt NTC là gì? Nguyên lý hoạt động và ứng dụng của nó ra sao? Tất cả những thắc mắc đó sẽ được DINHNGHIA.COM.VN giải đáp qua bài viết về điện trở nhiệt NTC dưới đây.

Điện trở nhiệt NTC là gì? Cấu tạo của điện trở nhiệt NTC

Điện trở nhiệt NTC là gì?

Trong số các loại điện trở nhiệt, NTC là loại điện trở được sử dụng phổ biến và rộng rãi nhất. Loại điện trở này có thể thay đổi trở kháng dưới tác dụng của nhiệt.

Và cụ thể là điện trở sẽ giảm theo nhiệt độ.Đây là điểm khác biệt rõ nét nhất giữa điện trở nhiệt NTC so với các loại điện trở thông thường.

Chính vì thế, điện trở nhiệt NTC hay còn được gọi là điện trở Thermistor. Trong đó, Thermistor là sự kết hợp giữa thermal (nhiệt) và resistor (điện trở).

Vậy điện trở kháng là gì? Hiểu một cách đơn giản, điện trở kháng là đại lượng đặc trưng cho tính cản trở của dòng điện chạy trong mạch hoặc trong thiết bị.

Điện trở kháng được tính bằng tỉ số giữa hiệu điện thế hai đầu mạch (hoặc thiết bị) với cường độ dòng điện đi qua mạch.

Cấu tạo của điện trở nhiệt NTC

Sau khi đã tìm hiểu điện trở nhiệt NTC là gì, chúng ta hãy cùng tìm hiểu về cấu tạo của nó. Trong đó, loại điện trở này thường được cấu tạo từ hỗn hợp các bột oxit kim loại như man gan, nickel, cobalt,… Các bột này khi sản xuất sẽ được trộn theo một tỉ lệ và khối lượng nhất định.

Sau đó, hỗn hợp sẽ được nén chặt và nung ở nhiệt độ cao trong một thời gian nhất định.

Kích thước và hình dạng của điện trở nhiệt sẽ phụ thuộc vào mục đích sử dụng và cấu tạo của mạch.

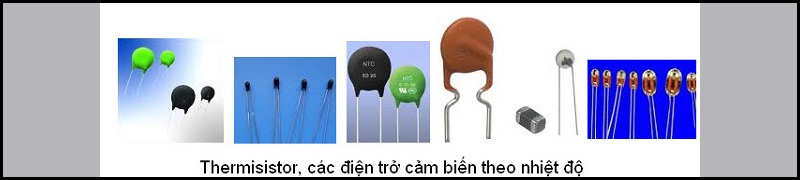

Cấu tạo của điện trở nhiệt NTC
Cấu tạo của điện trở nhiệt NTC



Nguyên lý hoạt động và ưu – nhược điểm của điện trở nhiệt NTC

Nguyên lý hoạt động

Hiểu một cách đơn giản, điện trở nhiệt hoạt động để cản trở dòng điện. Nếu vật dẫn điện tốt thì điện trở sẽ nhỏ và ngược lại, vật dẫn điện kém thì điện trở sẽ lớn.

Đặc biệt, nếu vật cách điện thì điện trở sẽ vô cùng lớn. Điện trở nhiệt NTC hay thermistor nói chung sẽ cản trở dòng điện của một vật dẫn điện và sau đó chuyển từ điện năng sang nhiệt năng.

Giả sử quan hệ giữa độ lớn của trở kháng và nhiệt độ tuyến tính với nhau, khi đó ta có công thức:

ΔR=k.Δt

Trong đó:

  • ΔR là lượng thay đổi của trở kháng
  • Δt là sự thay đổi của nhiệt độ
  • k là hệ số nhiệt của điện trở

Với điện trở NTC, điện trở sẽ giảm theo nhiệt độ, do đó hệ số k sẽ có giá trị âm.

Ta cần lưu ý điều này để phân biệt giữa điện trở nhiệt NTC và PTC. PTC cũng là một loại điện trở nhiệt nhưng nó sẽ tăng theo nhiệt độ, do đó hệ số k của PTC có giá trị dương. Ngoài ra, ta cũng cần lưu ý, điện trở NTC chỉ tuyến tính trong khoảng nhiệt độ nhất định 50-150D.

Ưu và nhược điểm của điện trở nhiệt NTC

Sau khi đã hiểu điện trở nhiệt NTC là gì, cũng như cấu tạo và nguyên lý hoạt động của nó, chúng ta hãy cùng tìm hiểu xem điện trở nhiệt NTC có ưu và nhược điểm gì nhé.

Trước hết là về ưu điểm. Điện trở nhiệt nói chung và điện trở nhiệt NTC nói riêng có ưu điểm nổi bật là bền, rẻ và dễ chế tạo. Chỉ từ những oxit đơn giản, qua quá trình nung nóng là ta đã có thể tạo ra một chiếc đền trở nhiệt bền, chắc.

Tuy nhiên, loại điện trở này chỉ có khoảng nhiệt từ 50 – 150D. Vì thế, người ta ít dùng chúng để làm cảm biến nhiệt độ. Đồng thời, dãy tuyến tính hẹp cũng là một nhược điểm của điện trở NTC.

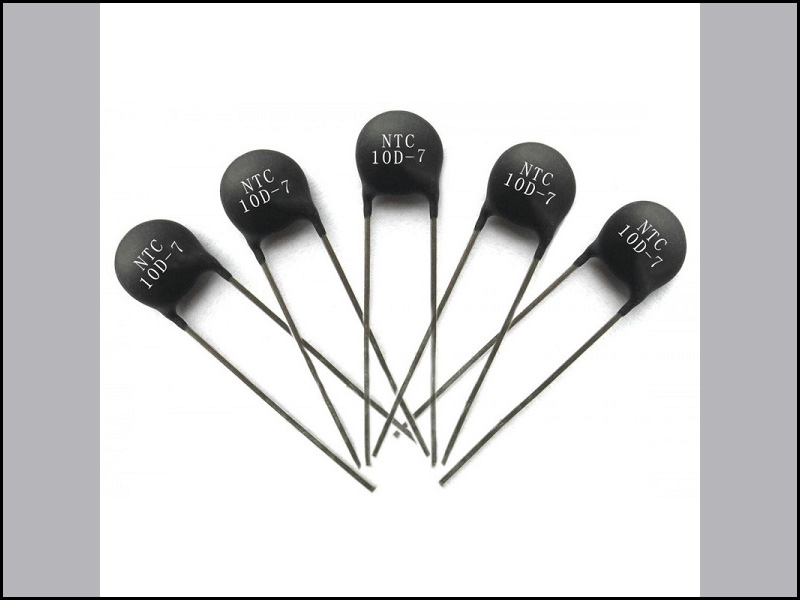

Ưu và nhược điểm của điện trở nhiệt NTC
Ưu và nhược điểm của điện trở nhiệt NTC

Ứng dụng của điện trở nhiệt NTC

Điện trở nhiệt NTC được dùng để bảo vệ, ngắt nhiệt. Chúng được sử dụng nhiều trong các bảng mạch điện tử. Trong thực tế, các bảng mạch này có thể là cảm biến nhiệt của nồi cơm, máy điều hòa nhiệt độ hay cảm biến của tủ lạnh.

Đồng thời, điện trở nhiệt NTC còn được dùng để làm cảm biến nhiệt trong các máy móc thiết bị. Đồng thời kiểm soát nhiệt độ và kiểm tra thiết bị gia đình.

Trong đó, nổi bật như việc sử dụng điện trở nhiệt trong bếp cảm ứng, lò điện, bể khử trùng, lò vi sóng, lò nướng, ấm đun bằng điện….

Ngoài ra, điện trở nhiệt NTC còn được ứng dụng trong một số lĩnh vực như:

  • Đo lường nhiệt độ và bù nhiệt các thiết bị tự động hóa văn phòng. Ví dụ như máy in, máy photocopy.
  • Đo lường và kiểm tra nhiệt độ của ngành công nghiệp, y tế, môi trường, dự báo thời tiết, thiết bị chế biến thực phẩm, vv.
  • Bảo vệ nhiệt độ của pin và bộ sạc pin.
  • Bù nhiệt vòng lặp trong các thiết bị, mạch tích hợp, và cặp nhiệt điện.
  • Nó cũng được dùng trong phần mạch để bảo vệ quá nhiệt trong các bộ cấp nguồn điện.

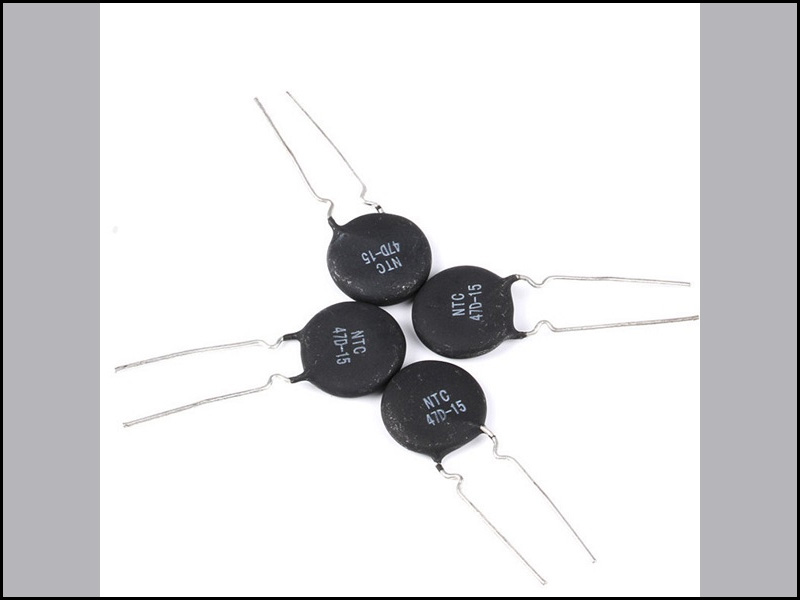

Ứng dụng của điện trở nhiệt NTC
Ứng dụng của điện trở nhiệt NTC

Xem thêm:

Vậy là chúng ta đã tìm hiểu xong điện trở nhiệt NTC là gì, cũng như nguyên lý hoạt động và ứng dụng của loại điện trở này. Nếu có bất cứ thắc mắc nào về điện trở nhiệt nói chung và điện trở NTC nói riêng, hãy để lại nhận xét dưới đây của bài viết điện trở nhiệt NTC là gì nhé!
